Лекция 16. Геодезические работы при перенесении зданий и сооружений на местность

Opened: Tuesday, 28 January 2025, 12:00 AM
Closes: Tuesday, 1 July 2025, 12:00 AM

При построении угла теодолит устанавливают над точкой А, приводят его в рабочее положение. Зрительную трубу наводят на точку В, закрепленную на местности. Отсчет по горизонтальному кругу устанавливают равным нулю. При закрепленном горизонтальном круге корпус теодолита открепляют и, вращая его, устанавливают отсчет равный проектному углу βпр. В таком положении корпус теодолита закрепляют и, наблюдая в трубу, на заданном расстоянии от точки А отмечают точку С1. Закрепляют угол ВАС1, построенный одним полуприемом. Построение угла повторяют при другом положении вертикального круга. Во втором полуприеме при наличии ошибки будет отмечена вторая точка С2. Измеряют расстояние между точками С1 и С2 и делят его пополам. Получают точку С, которую закрепляют шпилькой.

Построенный угол BAC измеряют полным приемом. Если ошибка в по­строении угла Δβ = β - βпр не превысит двойной точности теодолита, то точку С закрепляют деревянным или металлическим колышком, если нет построение угла повторяют. Положение точки С определит искомое направление АС, составляющее с исходным направлением угол, равный проектному.

Если необходимо построить угол с повышенной точностью, то постро­енный угол ВАС измеряют 2-3 раза и получают точное его значение β. Нахо­дят ошибку в построении угла

Δβ = β  -  βпр.

Измеряют расстояние АС = d и вычисляют линейную поправку по формуле:

x = d Δβ′′ / ρ′′,

где ρ = 206265′′ - число секунд в радиане.

На местности от точки С перпендикулярно линии АС откладывают от­резок x в ту или в другую сторону, в зависимости от знака х. Новое положе­ние точки С закрепляют шпилькой и еще раз измеряют построенный угол.

Окончательно положение точки С закрепляют колышком.

Ссылка на видео.

16.2 Построение на местности линии заданной проектной длины

Для перенесения на местности проектной линии, от начальной точки А в указанном направлении лентой или рулеткой откладывают проектное расстояние (d) и отмечают предварительно найденную точку В1 (рис. 2).

Теодолитом измеряют угол наклона линии AВ1 к горизонту v. Затем вы­числяют поправки за наклон линии к горизонту, за температуру и за компарирование. Получают общую поправку d - отрезок линии, на который следует переместить ранее отмеченную точку В1, чтобы она заняла проектное положение В. Построенный отрезок АВ измеряют дважды в прямом и обратном направлениях. Если относительная ошибка измерения не превысит допустимого значения

fomн.=D / Dср< 1/2000

D =D1-D2       Dср = ( D1+D2 ) / 2,

то длину отрезка  В принимают равным Dср.

16.1 Построение на местности угла заданной величины

16.2 Построение на местности линии заданной проектной длины

16.3 Вынесение на местность точки с заданной проектной отметкой

16. 4 Построение на местности линии заданного уклона

16.5 Определение высоты сооружения

16.1 Построение на местности угла заданной величины

В процессе разбивки сооружений часто приходится строить углы за­данной величины и точности. Требуется от исходного направления АВ на местности из заданной точки А определить второе направление АС, которое составит с исходным проектный угол βпр (рис.1).

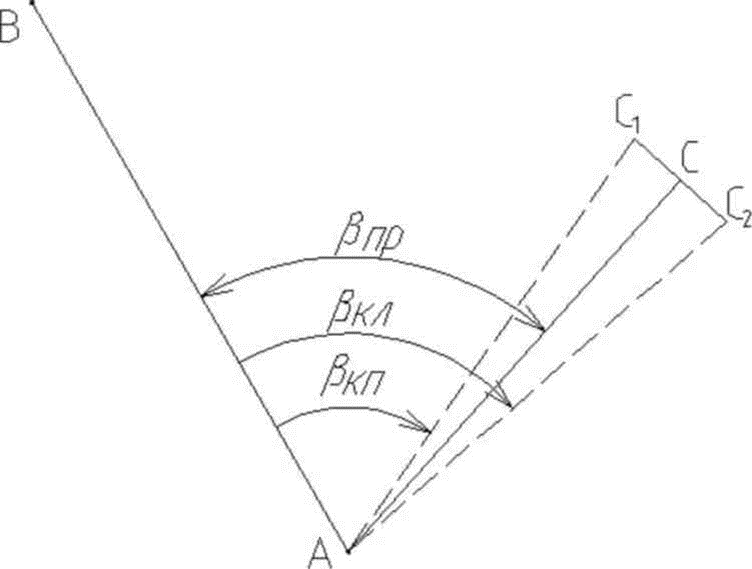

Рис.1 Построение на местности заданного угла

При построении угла теодолит устанавливают над точкой А, приводят его в рабочее положение. Зрительную трубу наводят на точку В, закрепленную на местности. Отсчет по горизонтальному кругу устанавливают равным нулю. При закрепленном горизонтальном круге корпус теодолита открепляют и, вращая его, устанавливают отсчет равный проектному углу βпр. В таком положении корпус теодолита закрепляют и, наблюдая в трубу, на заданном расстоянии от точки А отмечают точку С1. Закрепляют угол ВАС1, построенный одним полуприемом. Построение угла повторяют при другом положении вертикального круга. Во втором полуприеме при наличии ошибки будет отмечена вторая точка С2. Измеряют расстояние между точками С1 и С2 и делят его пополам. Получают точку С, которую закрепляют шпилькой.

Построенный угол BAC измеряют полным приемом. Если ошибка в по­строении угла Δβ = β - βпр не превысит двойной точности теодолита, то точку С закрепляют деревянным или металлическим колышком, если нет построение угла повторяют. Положение точки С определит искомое направление АС, составляющее с исходным направлением угол, равный проектному.

Если необходимо построить угол с повышенной точностью, то постро­енный угол ВАС измеряют 2-3 раза и получают точное его значение β. Нахо­дят ошибку в построении угла

Δβ = β  -  βпр.

Измеряют расстояние АС = d и вычисляют линейную поправку по формуле:

x = d Δβ′′ / ρ′′,

где ρ = 206265′′ - число секунд в радиане.

На местности от точки С перпендикулярно линии АС откладывают от­резок x в ту или в другую сторону, в зависимости от знака х. Новое положе­ние точки С закрепляют шпилькой и еще раз измеряют построенный угол.

Окончательно положение точки С закрепляют колышком.

Ссылка на видео.

16.2 Построение на местности линии заданной проектной длины

Для перенесения на местности проектной линии, от начальной точки А в указанном направлении лентой или рулеткой откладывают проектное расстояние (d) и отмечают предварительно найденную точку В1 (рис. 2).

Теодолитом измеряют угол наклона линии AВ1 к горизонту v. Затем вы­числяют поправки за наклон линии к горизонту, за температуру и за компарирование. Получают общую поправку d - отрезок линии, на который следует переместить ранее отмеченную точку В1, чтобы она заняла проектное положение В. Построенный отрезок АВ измеряют дважды в прямом и обратном направлениях. Если относительная ошибка измерения не превысит допустимого значения

fomн.=D / Dср< 1/2000

D =D1-D2       Dср = ( D1+D2 ) / 2,

то длину отрезка  В принимают равным Dср.

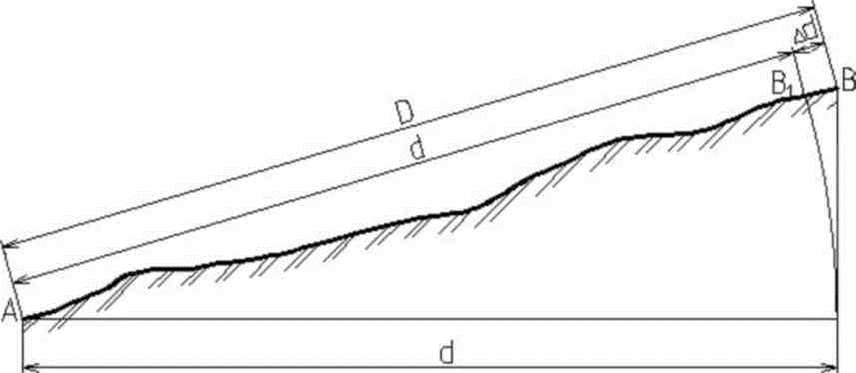

Рис. 2 Построение линии заданной проектной длины

16.3 Вынесение на местность точки с заданной проектной отметкой

Вынести на местность проектную отметку - это значит отметить на ме­стности точку, высота которой равна заданной (рис. 3).

Для этой цели посередине между репером с известной отметкой НА и точкой B, в которую требуется вынести проектную отметку, устанавливают нивелир (рис 3) и приводят его рабочее положение.

Зрительную трубу наводят на заднюю рейку, установленную на репере и снимают отсчет а по черной стороне.

Вычисляют отсчет b по формуле:

b = НА + а – НВ

После этого в точке В забивают кол так, чтобы отсчет по рейке, был равен b, при котором высота пятки рейки и будет равна проектной отметке.

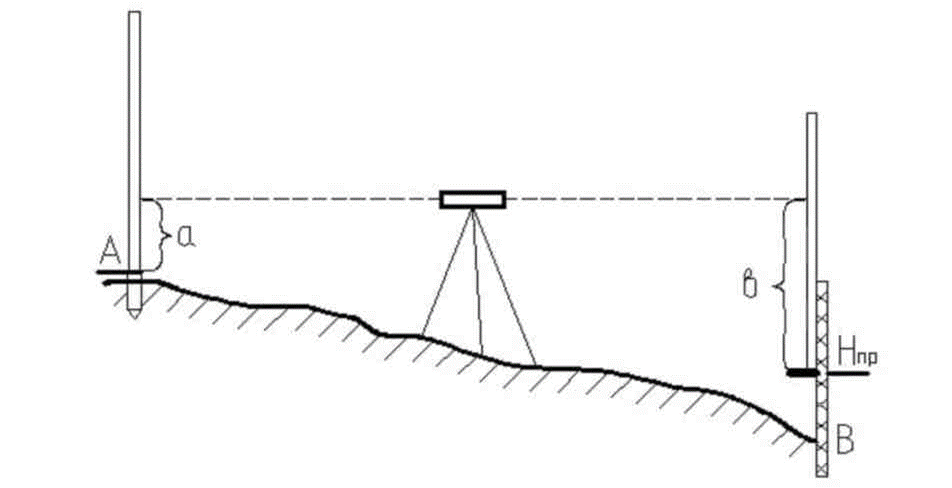

Рис.3 Вынесение на местность проектной отметки

Ссылка на видео

16. 4 Построение на местности линии заданного уклона

Допустим, требуется от точки А на местности с отметкой НА разбить линию АВ с уклоном u (рис.4).

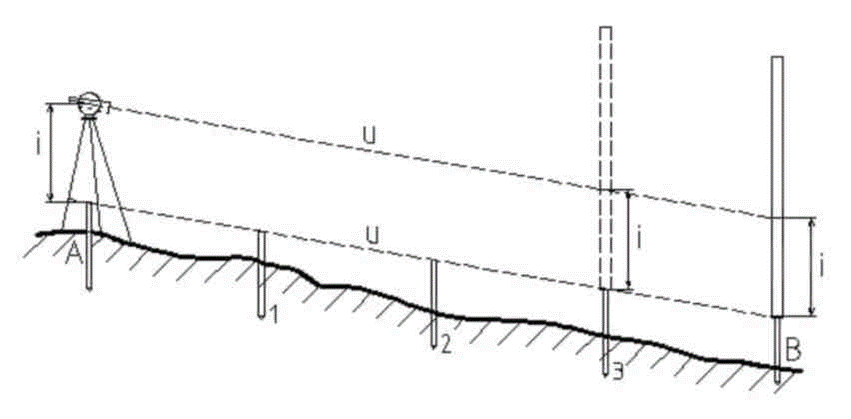

Рис. 4. Разбивка линии заданного уклона

Зная отметку точки А, можно вычислить проектную отметку точки B по формуле:

НB = НА + u× d,

где d - горизонтальное проложение отрезка АВ, u - заданный уклон. Вычисленную проектную отметку точки В выносят на местность способом, рас­смотренным в задаче 3, и закрепляют ее колышком. Затем над точкой А устанавливают теодолит. Измеряют высоту прибора i и отмечают ее на рейке. Рейку устанавливают на колышек, которым закреп­лена точка В. Зрительную трубу наводят на рейку так, чтобы горизонтальная нить сетки нитей совместилась с меткой на рейке. Так визирный луч будет иметь проектный уклон u.

Вдоль линии намечают точки 1, 2, 3 и так далее, на которые поочередно устанавливают рейку. Колья в этих точках забивают так, чтобы отсчет по рейке на каждом из них оказался равным высоте прибора i.

Ссылка на видео

16.5 Определение высоты сооружения

Для определения высоты сооружения теодолит устанавливают на рас­стоянии от него примерно равным его высоте (рис.5). Зрительную трубу по­очередно наводят на верхнюю и нижнюю точки сооружения и снимают отсчеты по вертикальному кругу. Вычисляют углы наклона ν 1 и ν2. Мерной лентой из­меряют точное расстояние d от теодолита до сооружения. Вычисляют высоту сооружения h по формулам:

h = h1 + h2 = d tg ν1 + d tg ν2 =d (tg ν 1 + tg ν2).

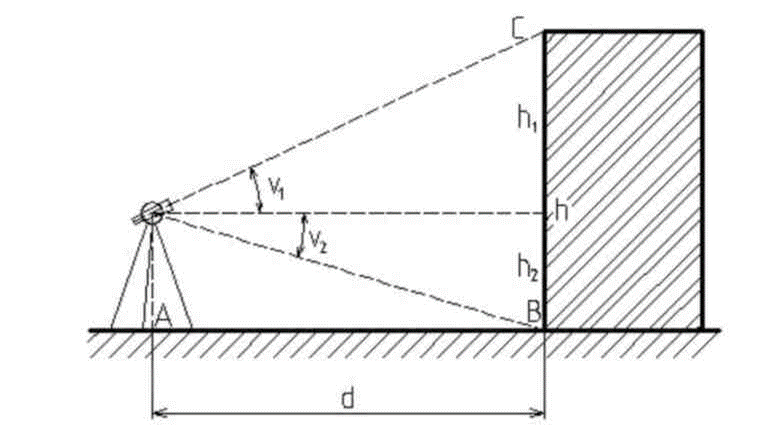

Рис. 5. Определение высоты сооружения на горизонтальной местности
